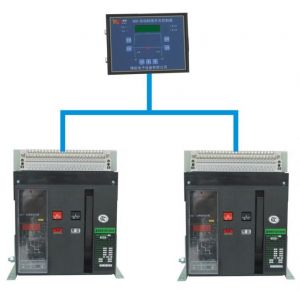

BQ3双电源控制器用于框架式断路器做执行元器件的两路电源的自动转换，特别适合于两路低压进线侧的自动转换和保护，产品不用适配器，不需要欠压脱扣器，可靠的电气和机械双重联锁确保两路电源不可能同时合闸。

一、 概述

BQ3双电源自动切换控制器是一种具有可编程功能、自动化测量、LCD显示、数字通讯为一体的智能双电源切换系统。它集数字化、智能化、网络化于一身，是双电源切换的理想产品，尤其是与低压空气断路器配套使用后可提供更高的分断故障电流的能力，特别适合于两路低压进线侧的自动转换和保护；由于其***的性能和完善的功能，使得它在两路低压空气断路器的切换中得到广泛应用。

产品具有结构紧凑、电路***、接线简单，可靠性高，可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。

二、 主要功能

1．用于两路市电、两路发电或一路市电一路发电自动切换，尤其适合两路低压空气断路器的切换；可以不用欠压脱扣器。电气机械双重联锁，确保断路器不可能同时合闸。

2．时刻监视两路三相电压，三相电流、频率、功率等参数；对出现的电压异常（如失压欠压、缺相）做出准确的判断并输出无源控制开关量；

3．设有自动／手动状态切换功能，在手动方式下，可按手动键实现开关分合闸；自动状态下，任一路出现电压异常时，若另一路电压正常，则自动切换到另一路；

4．采用输入口令，防止非专业人员误操作；

5．供电方式可设定为一路优先、二路优先或无优先；

6．汉显两路三相电参数及开关状态（显示电流及功率需外接电流互感器）；

7．可在控制器上更改各参数，均采用汉显及数字化调整（连续可调）；，同时记忆在内部FLASH 存储器内，在系统掉电时也不会丢失；

8．同时具有RS-232C和RS-485通讯接口，应用ModBus通讯规约，利用本公司中文监控测试软件，可在监控中心显示、设定和更改控制器的所有参数；

9．具有记忆、储存和历史记录查询功能。

10．具有自动启动油机功能；

11．可实现多台联网集中控制（一台上位机最多可控制254台）；

12．具有***的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；

13．模块化结构设计，阻燃ABS塑料外壳，嵌入式安装方式，插拔式接线端子，结构紧凑，安装维护十分方便。
